概述：

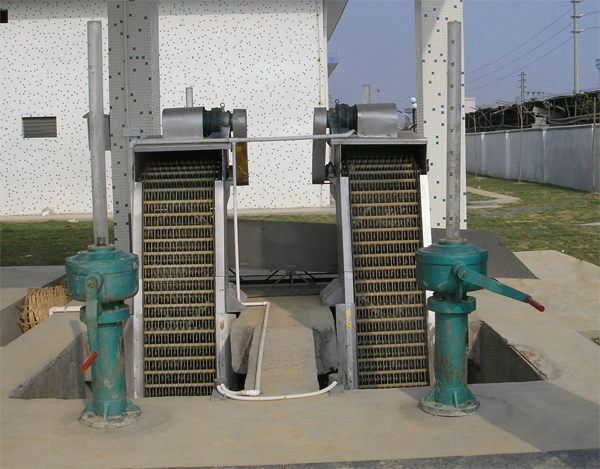

　　HF回轉式格柵除污機,又稱循環齒耙格柵除污機或者回轉式固液分離機，是一種可以連續自動攔截并清除流體中各種形狀雜物的一種水處理專用設備，可廣泛的應用于城市污水處理，自來水行業，電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前應用廣也是為有效的固液篩分設備之一。

工作原理：

　　HF型回轉式格柵除污機是由一種獨特的耙齒裝配成一組回轉式格柵鏈，在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。
　　耙齒鏈運轉到設備的上部時，有梅花輪和彎軌的導向，使每組耙齒之間產生相對的自清運動，絕大部分固體物質在重力作用下自由落下，另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。
　　按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇，當耙齒把流體中的固態懸浮物以及漂浮物分離后可以保證水流暢通流過，整個過程可以是連續的，也可以是間歇的。

特點與應用：

　　該設備的優點如下：
　?。?）有一定的自凈能力，運動平穩、無噪聲；
　?。?）無堵塞現象，很適宜制作間距1~10mm的細格柵除污機，實際生產中采用10~20mm的中粗格柵除污機效果也很滿意；
　?。?）由于耙齒彎鉤的承托，截留的污物不會下墜，到頂部翻轉時，又易于把污物卸除；
　　（4）自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，設置有過載保護裝置。同時可根據需要任意調節設備運行間隔，實現周期性運轉；也可根據格柵前后的液位差自動控制，并且有手動控制功能以方便檢修，日常維修工作量很小。
　　鑒于以上優點，因此可以廣泛應用于：市政管渠的雜物篩分、污水處理的預先篩分、給水廠的取水點和電廠冷卻水的進水口處、紡織、印染、化工、制革、造紙、釀酒等廢水處理的前級篩分以防堵塞水泵。

設備參數：

　　設備規格按機款尺寸分HF300-3600，機器寬度超過1800mm，則做成并聯機，耙齒柵隙分為1mm，3mm，5mm，10mm，20mm，30mm，40mm，50mm等各種規格，選型由過水量，提升高度，固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質，設備長度根據設計渠道尺寸定做。

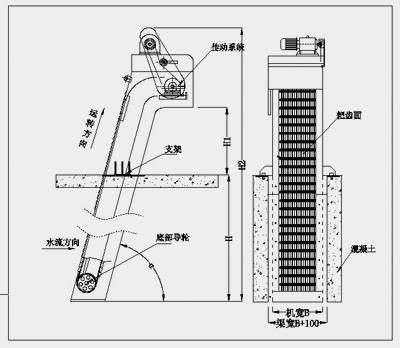

外形示意圖：

B=機寬（渠寬B1-100）；
耙齒工作面=機寬-160；
H=渠深；H1=出渣高度，
H2=H+H1+1400，α=安裝角度（65°~80°），
具體參數見下表1-2HF格柵設備參數表。

過水流量計算：

格柵每小時過水流量：Q=K*(B-160)*h*V*3600
其中：Q=過水流量（m/h）；
K=與格柵間隙有關的流量系數（見系數表）；
B=格柵機寬（m）；h=柵前水深（m），一般按1m或低于渠深0.3m以上；
V=過流速度，一般取0.6~1m/s。

主要技術參數：

表1-1 過流系數K

格柵間隙 (mm)	0.5	1	2	3	5	15	20	30
流量系數K	0.08	0.1	0.12	0.27	0.36	0.42	0.5	0.6

控制系統：

　　控制系統為用戶選用或自備，在現場接入三相電源即可使用。
　　現場控制箱上采用就地啟?？刂瓢粹o，現場電控箱上設有設備的啟動，停機按鈕及啟動、停機、事故信號燈，為節省能耗、所有信號燈都采用節能型，在電控箱內設有電動機保護器，控制柜可設PLC遠程控制接口。本電控箱采用碳鋼防腐或不銹鋼外殼，室外防雨。

表1-2 HF設備參數

型號	HF 300	HF 400	HF 500	HF 600	HF 700	HF 800	HF 900	HF 1000	HF 1100	HF 1200	HF 1300
安裝角度α	65~80°
電機功率 (KW)	0.75	0.75~1.1					1.1~1.5			1.5~2.2
耙齒運行速度 (m/min)	約2
機寬B (mm)	300	400	500	600	700	800	900	1000	1100	1200	1300
耙齒工作面 (mm)	140	240	340	440	540	640	740	840	940	1040	1140
渠寬B1 (mm)	400	500	600	700	800	900	1000	1100	1200	1300	1400
渠深H (mm)	1500~12000用戶自定
出渣高度H1	600~1200用戶自定（默認800）

訂貨參數：

1、渠道（設備）寬度； 2、渠道深度； 3、出料高度； 4、耙齒間隙； 5、安裝角度； 6、機架材質； 7、耙齒材質； 8、其余要求
說明：1、機架材質有碳鋼與不銹鋼可選；
2、耙齒有不銹鋼與尼龍（普通尼龍不耐低溫，北方用戶慎選）可選；

HF回轉式格柵除污機
